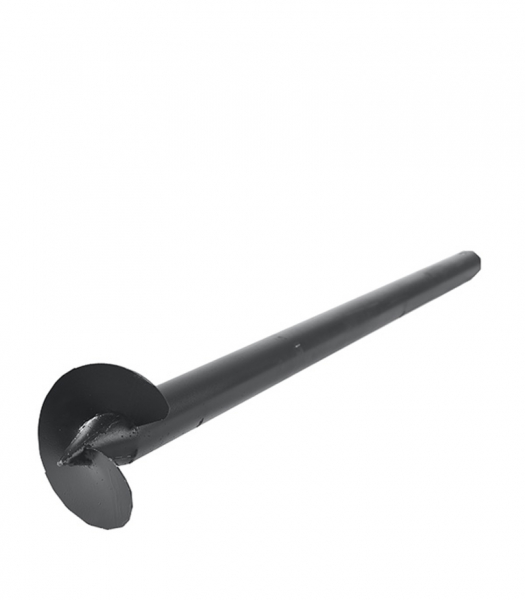

Свая винтовая d76 мм h2000 мм

Свая винтовая d76 мм h2000 мм

  • По дружбе
  • расчет

Сваю диаметром 76 мм рекомендуется использовать для опор, заборов, лестниц, настилов, фундаментов для беседок, теплиц, террас, бытовых помещений.

Детали

Технология производства

  • Сваи винтовые изготовлены из трубы круглого сечения диаметр 76 мм. Конус круглой части сделан путем надрезов трубы и сварен между собой (данный метод является наиболее надежным, т.к. изделие получается цельнометаллическим.)
  • Лопасть изготовлена из плоского листа путем резки на плазменном или лазерном станке и гибки на гидравлическом прессе. Она имеет специально рассчитанный шаг винта и приварена к телу сваи под определенным углом. Все сварочные работы производятся в аргоново-углекислотной среде и имеют высокую степень надежности.
  • Сваи обрабатываются трехкомпонентным покрытием (грунт + антиржавчина + эмаль).

Способ монтажа

  • Ручной или машинный (механизированный)
  • Погружение свай в грунт выполняется таким образом, чтобы лопасти сваи располагались в грунте на глубине большей, чем глубина промерзания.
  • Установка винтовой сваи ручным способом выполняется следующим образом: в заранее отмеченную точку в строго вертикальном положении устанавливается свая. На сваю одевается вороток для завинчивания таким образом, чтобы технологические отверстия в нем и свае находились на одном уровне. В технологическое отверстие сваи и воротка, вставляется фиксатор. После этого на рукоятки воротка надевают удлинители-трубы длиной не менее 2500 мм. Два человека вокруг ствола сваи выполняют круговые движения, контролируя, чтобы свая была в вертикальном положении (можно использовать магнитный уровень). На скорость ввинчивания влияет тип грунта.
  • По окончании закручивания сваи, часть с технологическим отверстием для завинчивания необходимо будет отрезать.
  • Если по какой-либо причине размер оставшейся видимой части сваи меньше необходимого ни в коем случае не выкручивайте сваю, даже небольшое вращение против часовой стрелки нарушит уплотнение грунта, которое создалось винтовыми лопастями, что приведет у к утере опорой всех несущих свойств.
  • После установки сваи рекомендуется извлечь вокруг нее имеющийся грунт на глубину около 250 мм и засыпать получившееся углубление песком и щебнем, это смягчит переход опоры в другую среду и защитит ее от разрушения.
  • Когда все сваи установлены, необходимо произвести их подрезку под необходимую длину. Сваи подрезаются болгаркой по меткам, которые отбиваются лазерным уровнем (нивелиром). Следующим необходимым этапом при строительстве фундамента на винтовых сваях является заливка внутреннего пространства сваи бетоном. Для этого применяется обычный бетонный раствор на основе цемента, марки не ниже чем М200.
  • Расчет нагрузок свайного поля производят специализированные проектные организации в зависимости от геологии грунтов.
  • Для возведения фундамента расстояние между сваями должно быть не менее 5-6-ти диаметров лопастей свай (например, свая диаметром 108 мм, имеет лопасть диаметром 250 мм, т.е. расстояние между данными сваями должно быть не менее 1250 мм).
  • Максимальное расстояние зависит от несущей способности сваи. На практике сваи устанавливаются с шагом 2,5-3 метра. Минимальная несущая способность сваи зависит от типа грунта и может быть определена только при геологических изысканиях.

Характеристики

  • Тип товара — Свая винтовая
  • Материал — Металл
  • Диаметр, мм — 76
  • Вид наконечника — Винтовой
  • Длина, мм — 2000
  • Толщина металла, мм — 3
  • Покрытие — Двухкомпонентная полиуретановая эмаль
  • Конусные — Нет
  • Маленькие — Нет
  • Оцинкованный — Нет
  • Сечение, мм — Круглое
  • Цвет — Черный
  • Допустимое отклонение — По ТУ длине и весу +/-5%
  • Толщина лопасти, мм — 4
  • Ширина лопасти, мм — 220
  • Страна-производитель — Россия
  • Вес, кг — 12,5
